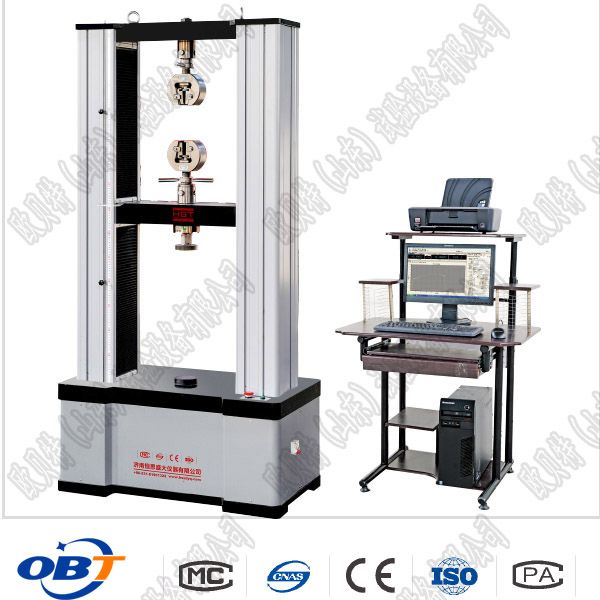

冷拔扁鋼抗剪彈性模量試驗機

冷拔扁鋼抗剪及彈性模量試驗機產品簡介：

AW-600型微機控制電液伺服萬能試驗機集電液伺服自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸下置式主機為平臺，配置精密油泵和電液伺服閥、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。該試驗機采用微機控制全數字寬頻電液數字閥，驅動精密液壓缸，對試驗力、位移、變形進行多種模式的自動控制，完成對試樣的拉伸、壓縮、抗彎試驗，符合本試驗機根據國家GB/T3159-2008《液壓式萬能試驗機》設計與制造符合GB/T228-2002《金屬材料室溫拉伸試驗方法》。

冷拔扁鋼抗剪及彈性模量試驗機產品概述：

AW系列微機控制電液伺服萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗。增加相應附件后可對混凝土、磚、瓦、橡膠及其制品進行檢測。

機型A、B由雙立柱或者四立柱雙絲杠油缸下置式主機及琴式油源控制柜組成，油泵采用進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。

機型C采用液壓傳感器間接測力，橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，調整試驗空間時不需要絲杠旋轉，使傳動系統與定位系統徹底分離，保證了上下鉗口的同軸度和主機的耐久性。獨特的絲杠間隙消除機構，保證了試驗加載的連續性,電子引申計測試拉伸變形，計算機處理運算數據，具備試驗數據屏顯和存貯、曲線繪制和分析、打印結果等功能。

本機采用計算機全自動閉環控制、傳感器測力、計算機屏幕實時顯示、具有存儲打印功能、試樣液壓自動夾緊。試驗完成后自動求取材料的力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等試驗結果。

冷拔扁鋼抗剪及彈性模量試驗機產品特點：

1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。

2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

3、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。

4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

5、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。

6、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。

7、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。

8、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線上找到試驗結果的相關對應點。

9、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式

10、當負荷超過滿量程的2%-5%時自動過載保護停機

11、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄

12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

冷拔扁鋼抗剪及彈性模量試驗機產品參數：

名稱 機型A(鏈條傳動,2根立柱2根絲杠） 機型B(鏈條傳動,4根立柱2根絲杠） 機型C（蝸輪蝸桿傳動）

試驗力 600kN 600kN 600kN

試驗機等級 1級 1級 1級

試驗力分檔 全程不分檔等效四檔（全程分辨率不變） 全程不分檔等效六檔（全程分辨率不變） 全程不分檔等效六檔（全程分辨率不變）

試驗力有效測量范圍 2%～100%FS 2%～100%FS 2%～100%FS

力分辨率 1/300000 1/300000 1/300000

試驗力測量準確度 優于示值的±1% 優于示值的±1% 優于示值的±1%

引伸計標距 50mm 50mm 50mm

變形測量范圍 0-15mm 0-15mm 0-15mm

變形有效測量范圍 2%～100%FS 2%～100%FS 2%～100%FS

變形分辨率 變形的1/300000 變形的1/300000 變形的1/300000

變形測量準確度 優于示值的±0.5% 優于示值的±0.5% 優于示值的±0.5%

位移測量范圍 0～250mm 0～250mm 0～250mm

位移示值極限誤差 優于示值的±1% 優于示值的±1% 優于示值的±1%

位移分辨率：0.01mm 0.01mm 0.01mm 0.01mm
