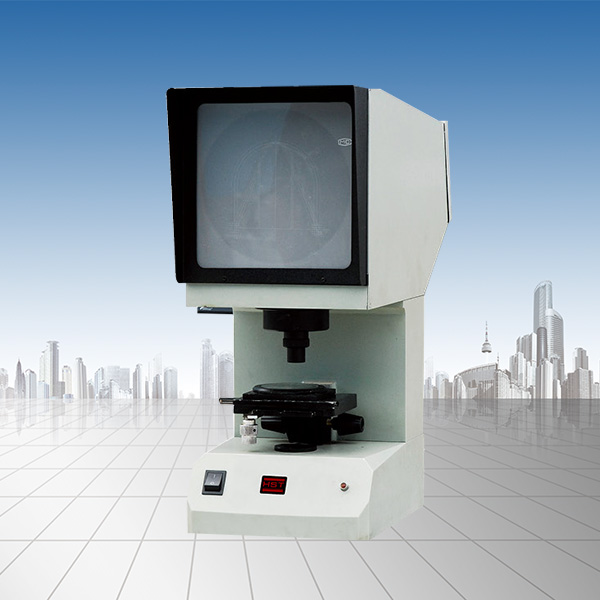

CST-50沖擊試樣缺口投影儀
CST-50沖擊試樣缺口投影儀，是我公司根據日前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的，專業用于檢測沖擊試樣缺口是否合格證的重要檢測設備，該儀器是利用光學投影儀的原理將被測的沖擊試樣U和V型缺口與標準板圖對比以確定被檢測的沖擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是沖擊試樣加工過程中心必備的檢測設備。
產品詳情參數 / PARAMETER
CST-50沖擊試樣缺口投影儀，利用光學投影的原理將被測的沖擊試樣U型和V型缺口與投影儀上的標準板圖進行對比以確定被檢測的沖擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是沖擊試樣加工過程中必備的檢測設備。
主要技術指標：
|
1 |
放大倍數 |
50× |
|
2 |
投影屏尺寸 |
ф200mm |
|
3 |
工作臺位移 |
縱向±10mm，橫向±10mm，升降±12mm(無刻度) |
|
4 |
工作臺轉動范圍 |
0～360о（無刻度） |
|
5 |
光源 |
鹵鎢燈12V 100W |
|
6 |
電源 |
200V 50HZ 150W |
|
7 |
外形尺寸 |
515×224×603mm |
|
8 |
重量 |
約18kg |
備注：以上參數僅供參考，詳細參數請以真實設備為主！
